500 kW / 700 hp Power Module
- 250 to 500 kW (400 to 700 hp) / Up to 865 A
-
380 to 480 Vac (± 10%)
500 to 575 Vac (± 10%)
500 to 690 Vac (± 10%)
Upravljanje visokih performansi za aplikacije velikih snaga.
Ovaj proizvod standardno dolazi sa petogodišnjom garancijom. Bez registracije. Bez dodatnih troškova. Bez brige od prvog dana. Saznajte više.
KARAKTERISTIKE
Više snage, manje prostora
Snaga od 500 kW / 700 hp u jednom modulu, koji sa samo 130 kg (287 lb) ima do 69 kg (152 lb) manje od konkurentskih regulatora, predstavlja značajnu prednost. Male dimenzije i unapred projektovana dodatna oprema olakšavaju ugradnju ili zamenu u standardnim industrijskim elektro ormanima. Regulator se može ugraditi za manje od 30 minuta.
Upravljanje za pogone velikih snaga
Modul snage 500 kW / 700 hp nudi izbor upravljačkog stepena za aplikacije sa indukcionim, servo ili hibridnim motorima. Dostupno je upravljanje pomoću Unidrive M600 i M700, uključujući njegove varijante, kao i Pump Drive F600 ili HVAC Drive H300 za specijalizovane funkcije pogona.
Jednostavne opcije za elektro orman
Dostupna je sva dodatna oprema potrebna za ugradnju u elektro orman. Modul snage može biti isporučen i prethodno sastavljen u sopstvenom standardnom industrijskom ormanu, sa komponentama sistema koje bira korisnik. To je DFS Series samostojeća izvedba spremna za upotrebu.
Instalacija i servisiranje
- Jedan instalater može obaviti ožičenje i povezivanje pomoću kompletne dodatne opreme.
- Zamena regulatora pomoću servisne dodatne opreme traje manje od 30 minuta.
- Fabrički testirani rezervni delovi i podsklopovi mogu se zameniti na lokaciji bez zamene kompletnog regulatora.
- Šira prednja strana i niže težište obezbeđuju veću stabilnost i sigurnost tokom instalacije.
- Pri zameni je modul uvek manji od postojećeg regulatora, tako da staje u raspoloživi prostor.
- Fiksne tačke za podizanje na kućištu omogućavaju bezbedno rukovanje bez dodatnih nosača.
- Za većinu aplikacija sa jednim modulom nisu potrebne dodatne prigušnice.
- Onlajn dijagnostička aplikacija pomaže pri puštanju u rad i korisničkoj podršci.
- Dostupno je kompaktno Active Front End rešenje sa LCL filterom i dodatnom opremom za integraciju u elektro orman.
Upravljanje, komunikacija i konfiguracija
- Unidrive upravljanje AC motorima prošireno je do 500 kW (700 hp) u jednom modulu snage.
- Optimizovano je za pogone velikih snaga kao što su ventilatori, pumpe, kompresori i ekstruderi.
- Snažno kao bilo koji drugi regulator na tržištu, uz malu masu i jednostavno rukovanje.
- Podržani su vodeći industrijski komunikacioni protokoli, standardno ugrađeni ili putem opcija koje ugrađuje korisnik.
- Ugrađeno upravljanje mašinom i kretanjem, otvorena programska arhitektura i bezbednosne funkcije.
- 12-pulsni rad je standardan za smanjenje harmonika struje napajanja.
- Unapređena IGBT zaštita tokom kratkog spoja štiti od spoljašnjih uslova kvara.
- Zaštita kondenzatorske baterije povećava pouzdanost i raspoloživost.
- Pogonski sistemi snage 2,8 MW (4.200 hp) mogu se realizovati paralelnim povezivanjem ovog modula.
- Rekuperativni i niskoharmonički AFE sistemi mogu se izvesti sa „D“, odnosno DC-to-AC modulima i novim integrisanim LCL filterom.
Napomena¹: 110% preopterećenja pri 30°C (86°F) i nižoj temperaturi; iznad toga bez preopterećenja.
Napomena²: 140% preopterećenja pri 35°C (95°F) i nižoj temperaturi; iznad toga 125%.
Napomena³: 140% preopterećenja pri 30°C (86°F) i nižoj temperaturi; iznad toga 125%.
Dostupne opcije zavise od korišćenog upravljačkog modula: Unidrive M700, Pump Drive F600 ili HVAC Drive H300. Pogledajte pojedinačne stranice proizvoda.
UPRAVLJANJE ZA POGONE VELIKIH SNAGA
| Upravljački modul |
|---|
| Unidrive M600 |
| Unidrive M700 |
| HVAC Drive H300 |
| Pump Drive F600 |
| DFS Series |
NAZIVNE VREDNOSTI I PODACI ZA NARUČIVANJE
| Naponska klasa | Model | Normal Duty – maks. kontinualna izlazna struja [A] | Normal Duty – nazivna snaga [kW] | Normal Duty – nazivna snaga [hp] | Heavy Duty – maks. kontinualna izlazna struja [A] | Heavy Duty – nazivna snaga [kW] | Heavy Duty – nazivna snaga [hp] |
|---|---|---|---|---|---|---|---|
| 400 V | M000-12404800 | 608 | 315 | 500 | 480 | 250 | 400 |
| 400 V | M000-12405660 | 660 | 355 | 550 | 566 | 315 | 450 |
| 400 V | M000-12406600 | 755 | 400 | 650 | 660² | 355 | 550 |
| 400 V | M000-12407200 | 865¹ | 500 | 700 | 720³ | 400 | 600 |
| 575 V | M000-12503150 | 360 | 250 | 350 | 315 | 250 | 350 |
| 575 V | M000-12503600 | 410 | 300 | 400 | 360 | 250 | 350 |
| 575 V | M000-12504100 | 460 | 330 | 450 | 410 | 300 | 400 |
| 575 V | M000-12504600 | 510 | 370 | 500 | 460 | 330 | 450 |
| 690 V | M000-12603150 | 360 | 355 | 450 | 315 | 280 | 400 |
| 690 V | M000-12603600 | 410 | 400 | 500 | 360 | 355 | 450 |
| 690 V | M000-12604100 | 460 | 450 | 600 | 410 | 400 | 500 |
| 690 V | M000-12604600 | 510 | 500 | 650 | 460 | 450 | 600 |
¹ 110% preopterećenja pri 30°C i nižoj temperaturi. ² 140% pri 35°C i nižoj temperaturi. ³ 140% pri 30°C i nižoj temperaturi.
DIMENZIJE I MASA
| Podatak | Vrednost |
|---|---|
| Širina (W) | 295 mm (11,61 in) |
| Visina (H) | 1.750 mm (68,90 in) |
| Dubina (D) | 526 mm (20,71 in) |
| AC-to-AC („T“ tip) | 130 kg (287 lb) |
| DC-to-AC („D“ tip) | 113 kg (249 lb) |
KOMPLETI I DODATNA OPREMA ZA NARUČIVANJE
| Oblast | Broj dela | Opis |
|---|---|---|
| Ulazne/izlazne veze ožičenja | 6772-0006 | VX25/TS8 komplet za AC ulazno ožičenje |
| Ulazne/izlazne veze ožičenja | 6772-0007 | VX25/TS8 komplet za izlazno ožičenje |
| Ulazne/izlazne veze ožičenja | 6772-0008 | VX25/TS8 komplet za uzemljenje |
| Ulazne/izlazne veze ožičenja | 6772-0014 | Komplet prolazne izlazne sabirnice |
| Ulazne/izlazne veze ožičenja | 6772-0012 | Komplet DC ulaznih sabirnica |
| Ulazne/izlazne veze ožičenja | 6772-0016 | VX25/TS8 komplet za DC ulazno ožičenje, bez držača osigurača |
| Ulazne/izlazne veze ožičenja | 6772-0032 | VX25/TS8 komplet za DC ulazno ožičenje sa IEC držačima osigurača |
| Ulazne/izlazne veze ožičenja | 6772-0033 | VX25/TS8 komplet za DC ulazno ožičenje sa UL držačima osigurača |
| Komplet za ugradnju u orman | 6772-0009 | VX25 komplet za ugradnju |
| Komplet za ugradnju u orman | 6772-0010 | TS8 komplet za ugradnju |
| Komplet za ugradnju u orman | 4595.000 | VX25/TS8 zidni nosač (Rittal) |
| AFE filter / komplet za ugradnju | 6772-0022 | AFE komplet za ugradnju filtera VX25/TS8 |
| AFE filter / komplet za ugradnju | 6772-0020 | AFE komplet za razdvajanje filtera i regulatora |
| AFE filter / komplet za ugradnju | 4200-6326 | AFE filter 400 V |
| AFE filter / komplet za ugradnju | 4200-0037 | AFE filter 575 / 690 V |
| Podizanje i rampa | 6500-0158 | Rampa za Frame 12 |
| Podizanje i rampa | 6500-0159 | Komplet za paletni viljuškar |
| Ventilacija elektro ormana | 9681.846 | VX25 krovna ploča (Rittal) |
| Ventilacija elektro ormana | 3240.200 | VX25/TS8 izlazni ventilacioni filter sa filterskim uloškom (Rittal) |
| Ventilacija elektro ormana | 3172.200 | Rezervni ulošci izlaznog filtera, 5 kom. (Rittal) |
Tastature i operaterski interfejs
KI-Keypad Plus
Veliki i jasan displej u boji omogućava lako čitanje statusa regulatora i opisa parametara. Omogućava jednostavan pristup ključnim funkcijama regulatora radi boljih performansi mašine, dok korisni čarobnjak brzo vodi kroz konfiguraciju.
Bluetooth omogućava udaljeno i fleksibilno povezivanje PC alata za puštanje u rad i programiranje, bez otvaranja ormana, radi pametnijeg i bezbednijeg rada. Na statusnom ekranu može se prikazati 10 parametara koje bira korisnik, sa informacijama u realnom vremenu, a svi parametri mogu se skalirati i njihove jedinice prilagoditi.
Remote Keypad RTC
Tastatura za udaljenu montažu na spoljašnju stranu panela, IP54/NEMA 12. Višejezični LCD sa tri linije teksta namenjen je podešavanju i dijagnostici. Baterijski podržan sat realnog vremena omogućava precizno vremensko označavanje događaja. Za M700 i M702 potreban je i KI-485 Adaptor.
Remote Keypad
Sadrži funkcije CI-Keypad LCD, uz udaljenu montažu na spoljašnju stranu panela i stepen zaštite IP66/NEMA 4. Za M700 i M702 potreban je i KI-485 Adaptor.
KI-Keypad
Višejezična LCD tastatura sa prikazom do četiri linije teksta za detaljne opise parametara i podataka.
KI-Keypad RTC
Iste osnovne funkcije kao KI-Keypad, uz baterijski podržan sat realnog vremena za precizno vremensko označavanje događaja i dijagnostiku.

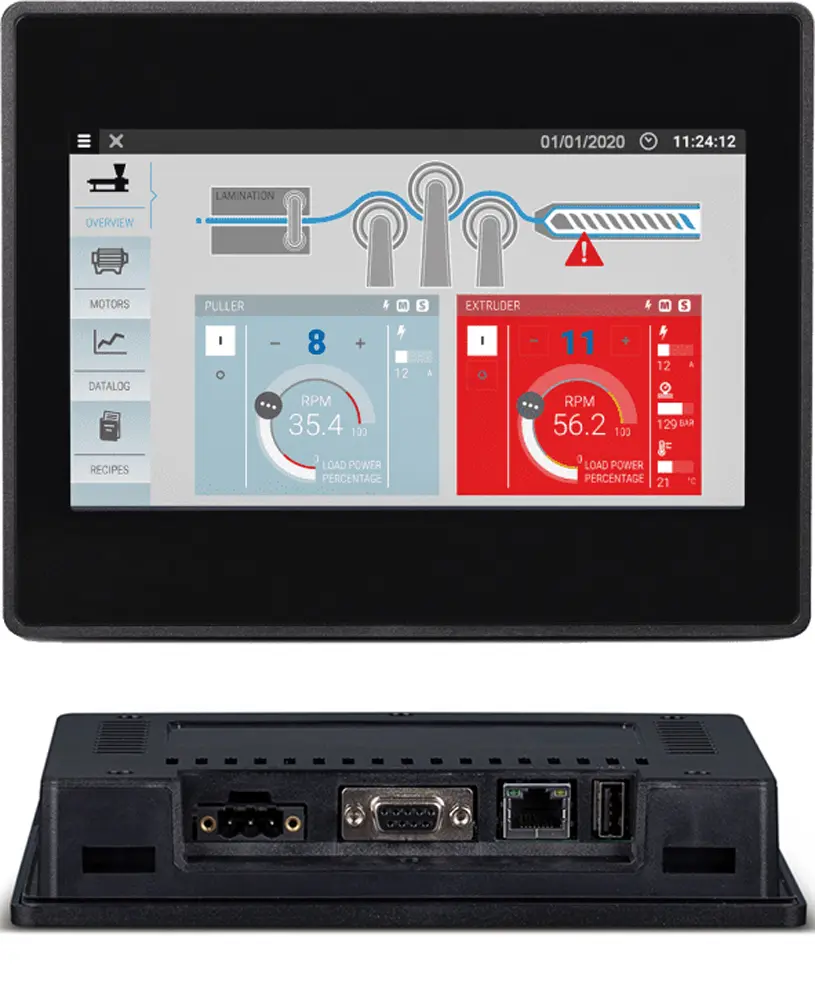

Operator Interface (HMI)
System Integration moduli – povratna sprega
SI-Encoder
Interfejs modul za ulaz kvadraturnog enkodera.
SI-Universal Encoder
Interfejs sa ulazom i izlazom za enkoder; podržava Quadrature, SinCos, EnDat i SSI enkodere.
System Integration moduli – komunikacija
SI-POWERLINK
Povezuje porodice Unidrive, Commander, Digitax i Pump Drive sa svim POWERLINK mrežama. SI-POWERLINK je namenjen aplikacijama od jednostavnih sistema otvorene petlje do sistema koji zahtevaju precizno upravljanje kretanjem. Protokol je zasnovan na standardnom Ethernet-u i pruža Industrial Ethernet rešenje u realnom vremenu za potrebe industrijske automatizacije i upravljanja procesima.
SI-PROFIBUS
PROFIBUS interfejs modul.
SI-DeviceNet
DeviceNet interfejs modul.
SI-CANopen
CANopen interfejs modul.
SI-Ethernet
Eksterni Ethernet modul sa podrškom za EtherNet/IP i Modbus TCP/IP.
SI-EtherCAT
EtherCAT interfejs modul.
SI-PROFINET
PROFINET interfejs modul.
SI-Interbus
Interbus interfejs modul.
System Integration moduli – aplikacije i upravljanje mašinom
SI-Applications Plus
Kompatibilni modul koji omogućava rekompajliranje postojećih SyPTPro aplikativnih programa za M700.
SI-Apps Compact
Kompatibilni modul u kompaktnom formatu koji omogućava rekompajliranje postojećih SyPTPro aplikativnih programa za M700.
MCi200
Drugi procesor za napredno upravljanje mašinom korišćenjem Machine Control Studio softvera.
MCi210
Proširuje MCi200 sa dvostrukim Ethernet portom direktno na procesoru i dodatnim U/I.
PTi210
Motion Made Easy modul.
System Integration moduli – dodatni U/I
Remote I/O
Samo za M700/M701/M702. Omogućava povezivanje digitalnih i analognih U/I signala i komunikaciju preko široko korišćenih mrežnih protokola.
SI-I/O
Prošireni U/I interfejs modul za povećanje broja U/I tačaka regulatora. Obezbeđuje dodatna 4 × digitalna U/I, 3 × analogna ulaza (podrazumevano) / digitalna ulaza, 1 × analogni izlaz (podrazumevano) / digitalni ulaz i 2 × releja.
SI-I/O 24 Plus
Utični modul za proširenje U/I velike gustine za Unidrive i Digitax HD. Funkcije uključuju 16 digitalnih ulaza, od kojih je 8 visokobrzinskih, 8 digitalnih izlaza i ulaz inkrementalnog enkodera (AB Servo). Dostupni su DIN-šinski priključni modul velike gustine sa vijčanim klemama i kabl za jednostavno povezivanje sa modulom.
System Integration moduli – funkcionalna bezbednost
MiS210
MiS210 bezbednosna opcija za Unidrive proširuje ugrađeni STO funkcijama bezbednog kretanja i omogućava decentralizovanu fleksibilnost uz opciju bezbednosne komunikacije preko Ethernet-a. Saznajte više na stranici Functional Safety.
SI-Safety
Inteligentni programabilni modul za funkcionalnu bezbednost prema IEC 61800-5-2 / ISO 13849-1, do SIL3/PLe.
Interfejs uređaji – rezervna kopija
Smartcard
Opcioni memorijski uređaj za rezervnu kopiju setova parametara i kopiranje parametara sa jednog regulatora na drugi.
SD Card Adaptor
Adapter koji omogućava umetanje SD kartice u Smartcard slot radi kloniranja parametara i prenosa aplikativnih programa.
Interfejs uređaji – komunikacija
KI-485 Adaptor
Omogućava RS485 komunikaciju regulatora; proizvođač navodi da se često koristi za programiranje kada regulator nema tastaturu.

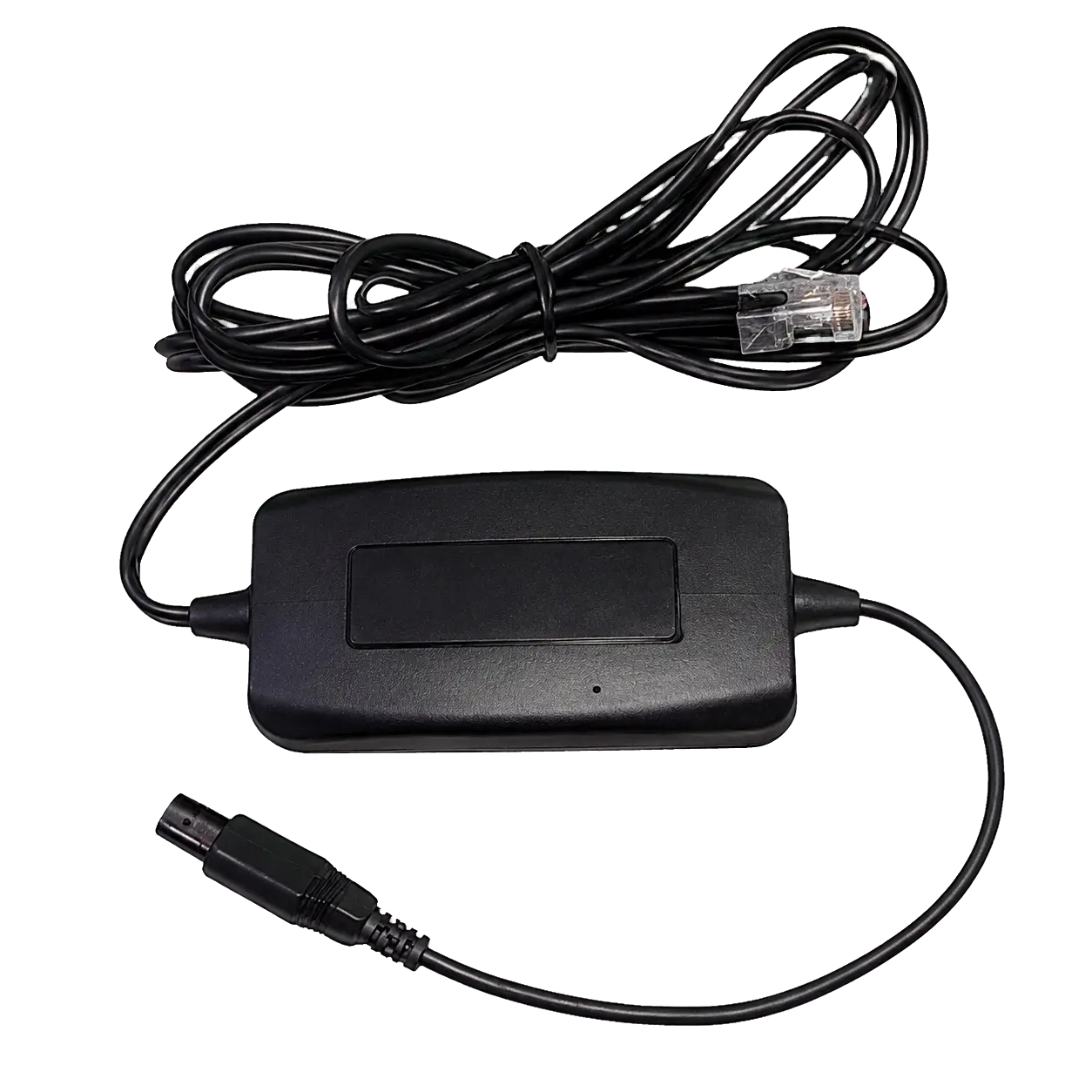

CT USB Comms Cable
USB komunikacioni kabl za povezivanje regulatora sa PC računarom i korišćenje Unidrive M PC alata. Potreban je i odgovarajući adapter.
