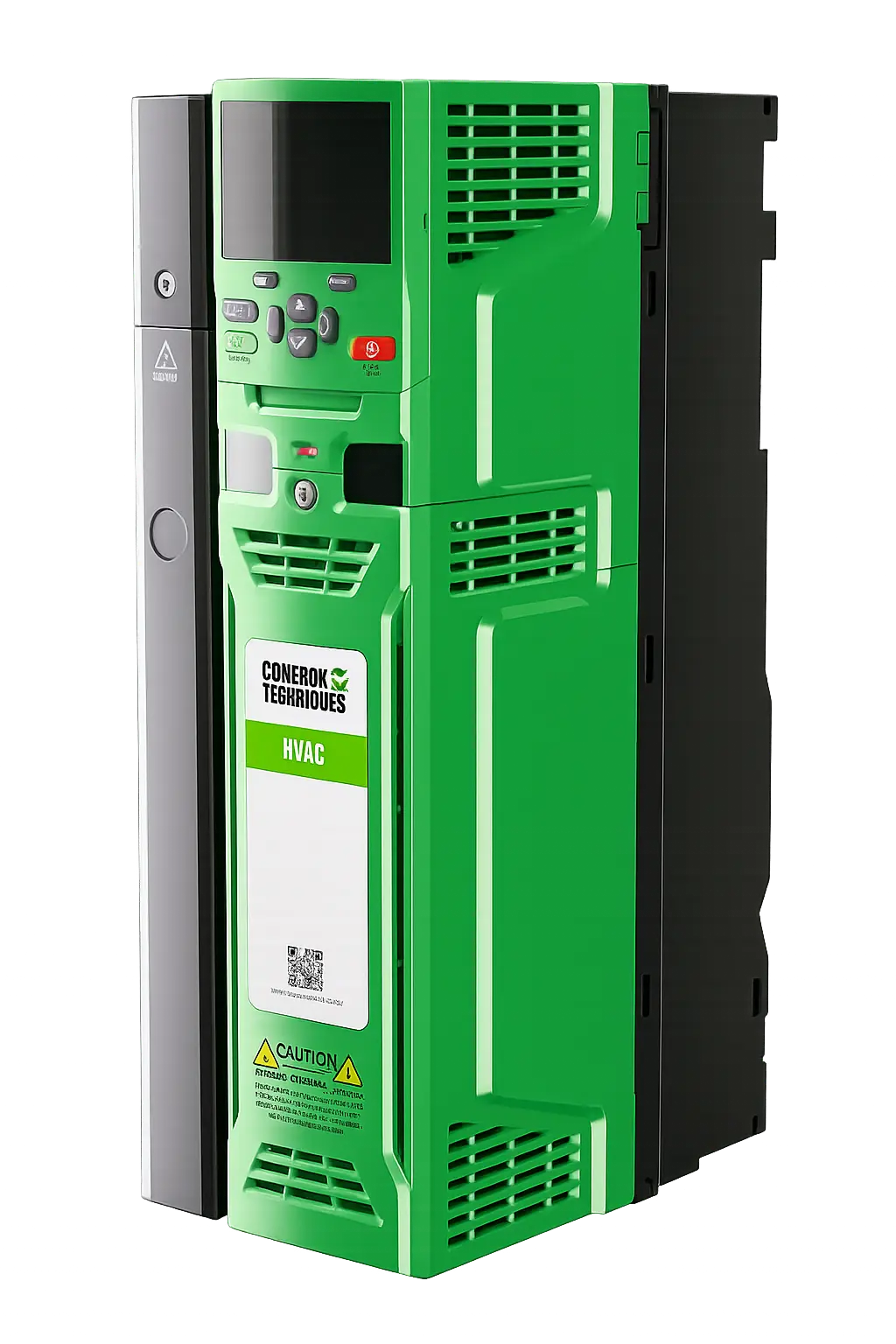

HVAC Drive H300
- 1,1 kW do 2,8 MW
- 200 V / 400 V / 575 V / 690 V
H300 – namenski frekventni regulator za HVAC sisteme
Precizno upravljanje ventilatorima, pumpama i kompresorima uz integraciju sa automatizacijom zgrada, energetsku efikasnost do 98% i pouzdan rad.
KARAKTERISTIKE
Efikasnost i pouzdanost HVAC sistema
HVAC Drive H300 je frekventni regulator sa promenljivom frekvencijom (VFD), razvijen na osnovu opsežnih istraživanja i višedecenijskog iskustva na HVAC tržištu. Namenjen je preciznom upravljanju ventilatorima, pumpama i kompresorima, uz kontrolu protoka, visoku energetsku efikasnost i dugoročnu pouzdanost.
Kao deo Specialist serije namenskih regulatora, H300 koristi više od 50 godina iskustva u pogonskoj tehnici i obezbeđuje pouzdan rad u automatizaciji zgrada i HVAC aplikacijama.
Kompaktan dizajn za maksimalnu fleksibilnost
H300 je jedan od najkompaktnijih frekventnih regulatora u svojoj klasi. Smanjuje potreban prostor, pojednostavljuje montažu i omogućava fleksibilniji raspored opreme u ormanu ili neposredno uz motor.
H300 sadrži sve funkcije koje se očekuju od namenskog HVAC regulatora, uz dodatne mogućnosti za automatizaciju, energetsku optimizaciju i pouzdan rad.
Optimizovan za HVAC
- Napredno upravljanje motorima ventilatora, pumpi i kompresora
- Visoka energetska efikasnost i pouzdanost
Automatizacija zgrada
- Ugrađeni BACnet MS/TP i opcioni BACnet IP
- BTL ispitana usaglašenost za pouzdan rad
- Modbus RTU
- Ugrađeni PLC omogućava fleksibilnost i bez sistema upravljanja zgradom
- Opcioni moduli za namenski aplikativni softver
Požarni režim rada
- Omogućava neprekidan rad regulatora tokom požara
- Maksimizuje odvođenje dima u vanrednim situacijama isključivanjem određenih zaštitnih funkcija
Nizak nivo zvučne buke
- Tih rad motora uz frekvenciju prekidanja do 16 kHz
- Inteligentni ventilator za hlađenje sa 10 brzina rada
Pouzdanost i dimenzije
- Konformno presvučene štampane ploče kao standard
- Jedan od najkompaktnijih VFD uređaja u klasi
- Maksimalna fleksibilnost montaže
Dvostruke procesne PID petlje
- Dve ugrađene procesne PID petlje
- Mogu da rade nezavisno ili zajedno za naprednije funkcije regulacije
Energetska efikasnost kao standard
- Efikasnost do 98% uz minimalne gubitke pri konverziji
- Podržani super-visokoefikasni motori sa permanentnim magnetima
- Dinamička Volts/Hertz regulacija za optimalnu efikasnost pri malom opterećenju
Funkcije za uštedu energije
- Sleep, Wake i Standby režimi umanjuju energetske gubitke
- Ugrađeno merenje energije sa praćenjem troška po kWh
Nadzor temperature
Ulaz temperaturnog senzora može direktno da se poveže na analogni ulaz bez dodatnog pretvarača.
Ekstremni radni uslovi
Rad od −20 °C do 55 °C; standardno do 40 °C, a na višim temperaturama uz smanjenje nazivne snage.
Proširena povezivost
SI moduli: BACnet IP, POWERLINK, EtherNet/IP, Modbus TCP/IP, PROFINET, PROFIBUS, DeviceNet i CANopen.
Brzo puštanje u rad
- Smartcard za jednostavno održavanje i puštanje u rad bez računara
- SD kartica za čuvanje parametara i beleženje podataka
Konsultanti i projektanti
H300 ispunjava zahteve HVAC projekata pouzdanim proizvodom i podrškom: definišite specifikaciju, instalirajte i prepustite regulatoru pouzdan rad.
Izvođači radova
Brza i sigurna instalacija uz jednostavno puštanje u rad.
Vlasnici komercijalnih objekata
Maksimalan komfor korisnika objekta, ušteda energije i brz povraćaj investicije.
Tipične HVAC primene
Ventilatori, pumpe, kompresori, automatizacija zgrada, sistemi ventilacije i klimatizacije, odvođenje dima i velika rashladna postrojenja.
IP65 zaštita za zahtevna okruženja
H300 u IP65 varijanti zadržava iste namenske HVAC funkcije kao standardni modeli, uz potpunu zaštitu od prašine i otpornost na mlazove vode niskog pritiska. Namenjen je montaži na otvorenom i radu u teškim okruženjima, gde smanjuje zastoje i troškove održavanja.
Standardni i High IP regulatori
- Zaptivena Hand-Off-Auto tastatura sa satom realnog vremena
- Standardne i High IP varijante mogu se kombinovati u istom projektu
- Jedinstvene funkcije pojednostavljuju kvalifikaciju i realizaciju projekta
Ušteda pri instalaciji
- Montaža na zid blizu motora
- Nije potreban dodatni orman
- Kraći kablovi
- Manje vreme i niži troškovi rada pri instalaciji
Rešenja velikih snaga
Od malih HVAC sistema do velikih rashladnih postrojenja, raspon H300 porodice pokriva 1,1 kW do 2,8 MW. Jedan kompaktni modul dostupan je do 500 kW; konstrukcija je do 60 kg lakša od konkurentskih rešenja i ima kompaktan otisak za jednostavniju integraciju.
Fabrički projektovani sistemi upravljanja motorom
DFS Series samostojeći regulatori velikih snaga isporučuju se fabrički sklopljeni sa potrebnim komponentama i smanjuju vreme projektovanja. Fleksibilne konfiguracije uključuju rastavnu sklopku, osigurače, filtere i drugu potrebnu opremu, kao i opcioni HMI na vratima sa satom realnog vremena. Onlajn konfigurator ubrzava isporuku i može da skrati uobičajene rokove za više nedelja.
Režim rada: isključivo Normal Duty, pogodan za HVAC aplikacije, sa zahtevom preopterećenja 110% tokom 60 s*.
200/240 Vac ±10%
| Model regulatora | Maks. kontinualna struja (A) | Snaga motora (kW) | Snaga motora (hp) |
|---|---|---|---|
| H300-03200066A10 | 6.6 | 1.1 | 1.5 |
| H300-03200080A10 | 8 | 1.5 | 2 |
| H300-03200110A10 | 11 | 2.2 | 3 |
| H300-03200127A10 | 12.7 | 3 | 3 |
| H300-04200180A10 | 18 | 4 | 5 |
| H300-04200250A10 | 25 | 5.5 | 7.5 |
| H300-05200300A10 | 30 | 7.5 | 10 |
| H300-06200500A10 | 50 | 11 | 15 |
| H300-06200580A10 | 58 | 15 | 20 |
| H300-07200750A10 | 75 | 18.5 | 25 |
| H300-07200940A10 | 94 | 22 | 30 |
| H300-07201170A10 | 117 | 30 | 40 |
| H300-08201490A10 | 149 | 37 | 50 |
| H300-08201800A10 | 180 | 45 | 60 |
| H300-09202160A10 | 216 | 55 | 75 |
| H300-09202660A10 | 266 | 75 | 100 |
| H300-09202160E10 | 216 | 55 | 75 |
| H300-09202660E10 | 266 | 75 | 100 |
| H300-10203250E10 | 325 | 90 | 125 |
| H300-10203600E10 | 360 | 110 | 150 |
380/480 Vac ±10%
| Model regulatora | Maks. kontinualna struja (A) | Snaga motora (kW) | Snaga motora (hp) |
|---|---|---|---|
| H300-03400034A10 | 3.4 | 1.1 | 1.5 |
| H300-03400045A10 | 4.5 | 1.5 | 2 |
| H300-03400062A10 | 6.2 | 2.2 | 3 |
| H300-03400077A10 | 7.7 | 3 | 5 |
| H300-03400104A10 | 10.4 | 4 | 5 |
| H300-03400123A10 | 12.3 | 5.5 | 7.5 |
| H300-04400185A10 | 18.5 | 7.5 | 10 |
| H300-04400240A10 | 24 | 11 | 15 |
| H300-05400300A10 | 30 | 15 | 20 |
| H300-06400380A10 | 38 | 18.5 | 25 |
| H300-06400480A10 | 48 | 22 | 30 |
| H300-06400630A10 | 63 | 30 | 40 |
| H300-07400790A10 | 79 | 37 | 50 |
| H300-07400940A10 | 94 | 45 | 60 |
| H300-07401120A10 | 112 | 55 | 75 |
| H300-08401550A10 | 155 | 75 | 100 |
| H300-08401840A10 | 184 | 90 | 125 |
| H300-09402210A10 | 221 | 110 | 150 |
| H300-09402660A10 | 266 | 132 | 200 |
| H300-09402210E10 | 221 | 110 | 150 |
| H300-09402660E10 | 266 | 132 | 200 |
| H300-10403200E10 | 320 | 160 | 250 |
| H300-10403610E10 | 361 | 200 | 300 |
| H300-11404370E10 | 437 | 225 | 350 |
| H300-11404870E10 | 487 | 250 | 400 |
| H300-11405070E10 | 507 | 280 | 450 |
| H300-12404800TU0 | 608 | 315 | 500 |
| H300-12405660TU0 | 660 | 355 | 550 |
| H300-12406600TU0 | 755 | 400 | 650 |
| H300-12407200TU0 | 865¹ | 500 | 700 |
Napomena 1: 110% preopterećenja pri 30 °C i nižoj temperaturi; bez preopterećenja iznad te temperature.
500/575 Vac ±10%
| Model regulatora | Maks. kontinualna struja (A) | Snaga motora (kW) | Snaga motora (hp) |
|---|---|---|---|
| H300-05500039A10 | 3.9 | 2.2 | 3 |
| H300-05500061A10 | 6.1 | 4 | 5 |
| H300-05500100A10 | 10 | 5.5 | 7.5 |
| H300-06500120A10 | 12 | 7.5 | 10 |
| H300-06500170A10 | 17 | 11 | 15 |
| H300-06500220A10 | 22 | 15 | 20 |
| H300-06500270A10 | 27 | 18.5 | 25 |
| H300-06500340A10 | 34 | 22 | 30 |
| H300-06500430A10 | 43 | 30 | 40 |
| H300-07500530A10 | 53 | 37 | 50 |
| H300-07500730A10 | 73 | 45 | 60 |
| H300-08500860A10 | 86 | 55 | 75 |
| H300-08501080A10 | 108 | 75 | 100 |
| H300-09501250A10 | 125 | 90 | 125 |
| H300-09501550A10 | 155 | 110 | 150 |
| H300-09501250E10 | 125 | 90 | 125 |
| H300-09501500E10 | 150 | 110 | 150 |
| H300-10502000E10 | 200 | 130 | 200 |
| H300-11502480E10 | 248 | 175 | 250 |
| H300-11502880E10 | 288 | 225 | 300 |
| H300-11503150E10 | 315 | 250 | 350 |
| H300-12503150 | 376 | 250 | 350 |
| H300-12503600 | 428 | 300 | 400 |
| H300-12504100 | 480 | 330 | 450 |
| H300-12504600 | 532 | 370 | 500 |
500/690 Vac ±10%
| Model regulatora | Maks. kontinualna struja (A) | Snaga motora (kW) | Snaga motora (hp) |
|---|---|---|---|
| H300-07600230A10 | 23 | 18.5 | 25 |
| H300-07600300A10 | 30 | 22 | 30 |
| H300-07600360A10 | 36 | 30 | 40 |
| H300-07600460A10 | 46 | 37 | 50 |
| H300-07600520A10 | 52 | 45 | 60 |
| H300-07600730A10 | 73 | 55 | 75 |
| H300-08600860A10 | 86 | 75 | 100 |
| H300-08601080A10 | 108 | 90 | 125 |
| H300-09601250A10 | 125 | 110 | 150 |
| H300-09601500A10 | 150 | 132 | 175 |
| H300-09601250E10 | 125 | 110 | 150 |
| H300-09601550E10 | 155 | 132 | 175 |
| H300-10601720E10 | 172 | 160 | 200 |
| H300-10601970E10 | 197 | 185 | 250 |
| H300-11602250E10 | 225 | 200 | 250 |
| H300-11602750E10 | 275 | 250 | 300 |
| H300-11603050E10 | 305 | 280 | 400 |
| H300-12603150 | 376 | 355 | 450 |
| H300-12603600 | 428 | 400 | 500 |
| H300-12604100 | 480 | 450 | 600 |
| H300-12604600 | 532 | 500 | 650 |
*Za detaljnije informacije pogledajte tehničku dokumentaciju u panelu DOWNLOADS.
Usaglašenost i radni uslovi
| Stavka | Vrednost / standard |
|---|---|
| Stepen zaštite | IP20 / NEMA 1 / UL Type 1; UL open class je standard, a za Type 1 potreban je dodatni komplet. |
| High IP zaštita | IP65 / NEMA 4 / UL Type 12 na zadnjoj strani regulatora pri montaži kroz panel. |
| Okviri 9D, 9E, 10D i 10E | IP55 / NEMA 4 / UL Type 12. |
| Temperatura okoline | −20 °C do 40 °C standardno; do 55 °C uz smanjenje nazivne vrednosti. |
| Vlažnost | Najviše 95%, bez kondenzacije, pri 40 °C. |
| Nadmorska visina | 0 do 3000 m; smanjenje 1% na svakih 100 m između 1000 m i 3000 m. |
| Slučajne vibracije | Ispitano prema IEC 60068-2-64. |
| Bump ispitivanje | Ispitano prema IEC 60068-2-29. |
| Sinusne vibracije | Ispitano prema IEC 60068-2-6. |
| Mehanički udar | Ispitano prema IEC 60068-2-29. |
| Temperatura skladištenja | −40 °C do 55 °C; kratkotrajno do 70 °C. |
| Elektromagnetna imunost | EN 61800-3 i EN 61000-6-2. |
| Emisije sa ugrađenim EMC filterom | EN 61800-3, kategorija C3. |
| Emisije sa opcionim footprint EMC filterom | EN 61000-6-3 i EN 61000-6-4. |
| Uslovi napajanja | IEC 60146-1-1, kategorija C1 ili C2 u zavisnosti od nazivne vrednosti. |
| Električna bezbednost | IEC 61800-5-1 i UL 508C. |
| Ulazi/izlazi | IEC 61131-2. |
| Harmonici | EN 61000-3-12 sa opcionom mrežnom prigušnicom. |
Dimenzije i masa
| Veličina okvira | mm (V × Š × D) | in (V × Š × D) | kg (lb) |
|---|---|---|---|
| 3 | 382 × 83 × 200 | 15.0 × 3.3 × 7.9 | 4.5 (9.9) |
| 4 | 391 × 124 × 200 | 15.4 × 4.9 × 7.9 | 6.5 (14.3) |
| 5 | 391 × 143 × 200 | 15.4 × 5.6 × 7.6 | 7.4 (16.3) |
| 6 | 391 × 210 × 227 | 15.4 × 8.3 × 8.9 | 14 (30.9) |
| 7 | 557 × 270 × 280 | 21.9 × 10.6 × 11.0 | 28 (61.7) |
| 8 | 803 × 310 × 290 | 31.6 × 12.2 × 11.4 | 50 (110.2) |
| 9A | 1108 × 310 × 290 | 43.6 × 12.2 × 11.4 | 66.5 (146.6) |
| 9E/10E | 1069 × 310 × 290 | 42.1 × 12.2 × 11.4 | 46 (101.4) |
| 9D/10D – ispravljač | 355 × 310 × 290 | 15.8 × 12.2 × 11.4 | 12 (26.5) |
| 9D/10D – invertor | 773 × 310 × 290 | 30.4 × 12.2 × 11.4 | 34 (75) |
| 11E | 1242 × 310 × 312 | 48.9 × 12.2 × 12.3 | 63 (138.9) |
| 12 – AC/AC (T tip) | 1750 × 295 × 526 | 68.9 × 11.6 × 20.7 | 130 (287) |
| 12 – DC/AC (D tip) | 1750 × 295 × 526 | 68.9 × 11.6 × 20.7 | 113 (249) |
Za detaljnije podatke pogledajte tehničku dokumentaciju.
KI-Keypad Plus
Veliki kolor ekran jasno prikazuje status regulatora i opise parametara. Čarobnjak vodi korisnika kroz konfiguraciju. Bluetooth omogućava udaljeno povezivanje sa PC alatima bez otvaranja ormana; statusni ekran prikazuje 10 parametara koje korisnik bira, uz skaliranje i prilagođavanje jedinica svih parametara.
KI-HOA Keypad RTC
Hand-Off-Auto upravljanje, do četiri reda teksta sa višejezičnim prikazom i baterijski sat realnog vremena za rasporede rada/isključenja i precizno vremensko označavanje dijagnostike.
Remote HOA Keypad RTC
Udaljena montaža na spoljašnju stranu panela, IP54/NEMA 12. Hand-Off-Auto komande, do četiri reda višejezičnog teksta, rasporedi rada i vremensko označavanje događaja.
KI-485 Adaptor
Postavlja se umesto tastature i obezbeđuje dodatne RS485 priključke. Najčešće se koristi za programiranje regulatora.
Komunikacioni i upravljački moduli
SI-BACnet IP
Poboljšano upravljanje i maksimalna efikasnost automatizacije zgrade, uz precizan i koordinisan rad radi većeg komfora korisnika.
SI-POWERLINK
Povezuje Unidrive, Commander, Digitax i Pump Drive porodice sa POWERLINK mrežama, od jednostavnih otvorenih petlji do preciznog upravljanja kretanjem. Industrijski Ethernet protokol u realnom vremenu.
SI-Ethernet
Podržava EtherNet/IP i Modbus TCP/IP, ima integrisani web-server koji može slati e-poštu i omogućava brz pristup regulatoru, globalnu povezanost i integraciju sa IT mrežama.
SI-PROFINET
Omogućava H300 regulatoru komunikaciju i povezivanje sa PROFINET PLC uređajima i mrežama.
SI-PROFIBUS
PROFIBUS-DP interfejs za follower povezivanje. Više modula ili kombinacija sa drugim opcijama dodaje prošireni I/O, gateway ili dodatne PLC funkcije.
SI-DeviceNet
DeviceNet interfejs za follower povezivanje. Podržava više DeviceNet modula ili kombinovanje sa drugim opcijama radi proširenog I/O, gateway ili PLC funkcija.
SI-CANopen
CANopen interfejs koji podržava različite profile, uključujući više profila namenjenih pogonima.
MCi200
Dodatni procesor za napredno prilagođavanje i programiranje standardnim IEC 61131-3 programskim jezicima.
MCi210
Proširuje MCi200 sa dvostrukim Ethernet portom direktno na procesoru i dodatnim ulazima/izlazima.
Dodatni I/O i memorijski mediji
SI-I/O
Proširenje broja I/O tačaka: 4 digitalna I/O, 3 analogna ulaza (standardno) ili digitalna ulaza, 1 analogni izlaz (standardno) ili digitalni ulaz i 2 releja.
Smartcard
Opciona memorijska kartica za rezervnu kopiju skupova parametara i kopiranje parametara sa jednog regulatora na drugi.
Adapter SD kartice
Omogućava postavljanje SD kartice u Smartcard slot radi kloniranja parametara i čuvanja aplikativnih programa.
Željenu opciju potrebno je navesti prilikom poručivanja.
Connect – intuitivan softver za puštanje u rad
Connect je aktuelni alat za konfiguraciju regulatora, puštanje u rad, optimizaciju i nadzor performansi regulatora i kompletnog sistema.
Procena uštede energije
Softver za energetsku optimizaciju analizira potrošnju energije u aplikacijama protoka, procenjuje potrošnju H300 sistema i poredi je sa konvencionalnim metodama upravljanja kako bi odredio troškovnu uštedu i period povraćaja investicije.
Standardna petogodišnja garancija
Proizvod se standardno isporučuje sa petogodišnjom garancijom — bez registracije i bez dodatnih troškova.
U nastavku su pojedinačno navedena sva 52 dokumenta i resursa koja zvanična H300 stranica trenutno vraća. Dokumenti proizvođača su na engleskom jeziku.
