Pump Drive F600

Control Techniques Logo

Savršena kombinacija specifičnih karakteristika

Govori vasim jezikom

Govori vašim jezikom

F600 je tako podešen da odgovori na svaki vaš zahtev sa jasnim nazivima parametara i njihovom strukturom, što doprinosi minimalnom vremenu potrebnom za njegovo podešavanje

Usteda energije

Ušteda energije

U proseku se 85% troškova životnog ciklusa pumpe pripisuje njenoj potrošnji energije, stoga optimizacija potrošnje energije može značajno doprineti smanjenju ukupnih troškova eksploatacije. F600 omogućava efikasnije načine upravljanja promenljivim obrtnim momentom time ostvarujući benefite u vidu umanjenih troškova eksploatacije i nižim računima za energiju.

Potpuna kontrola

Potpuna kontrola

F600 može takođe da reguliše najefikasnije elektro motore na tržištu, kao što je Nidec Leroy Somer Dyneo+ hibridni motor sa permanentnim magnetima, pri tom ispunjavajući IE5 nivoe efikasnosti.
Uzimajući sve gore navedeno, F600 predstavlja izbor sa kojim štedite novac svakog dana.

Dizajniran za vasu aplikaciju

Dizajniran za vašu aplikaciju

F600 poseduje mnoštvo namenskih funkcija, uključujući funkcije za: sprečavanje rada pumpe na suvo, punjenje cevovoda, čišćenje radnog kola pumpe, zaštitu od prekomernog cikličnog uključivanja na sat i upravljanje po nivo prekidačima. Niz različitih režima regulacije za pojedinačni pogon pumpe kao i za različite paralelne konfiguracije više pumpi, čine regulator F600 zaista svestranim rešenjem za vašu aplikaciju.

Garancija

Besplatna proizvođačka garancija u periodu od 5 godina

Ubeđeni u pouzdanost svojih uređaja, Control Techniques isporučuje frekventne regulatore iz serije F600 sa produženim garantnim periodom od 5 godina bez dodatnih troškova.
Ovaj benefit vam obezbeđuje potpunu sigurnost investicije kao i kontinuitet rada vašeg postrojenja.

KARAKTERISTIKE

Visoko efikasan, unapred projektovan sistem regulacije elektro motora

Control Techniques svoje uređaje projektuje i proizvodi imajući na umu da su za pumpne sisteme ključni pouzdanost i efikasnost, bilo da je u pitanju kompaktni uređaj koji treba da se ugradi u postojeći elektro orman ili ormanska varijanta DFS serije.

F600 je raspoloživ u formatu kompaktnog uređaja velikih snaga, do 500kW u jednom modulu, koji je sa težinom od 130kg lakši za 60kg od uređaja konkurentskih kompanija. Zahvaljujući svojim dimenzijama (širina 295mm) i
raspoloživom priboru, omogućava jednostavniju ugradnju u standardni elektro orman širine svega 400mm.

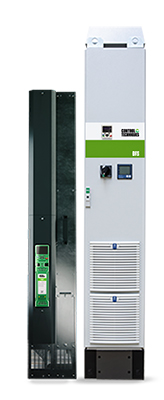

Fabrički izrađen orman – serija DFS

DFS serija samostojećih ormanskih frekventnih regulatora velikih snaga zauzima mali prostor sa svim neophodnim komponentama ugrađenim u orman. Uzimajući u obzir da svaki sistem ima neke posebne zahteve i konfiguraciju, moguće je opciono ugraditi : rastavne sklopke, osigurače, ventilatore, mrežne i izlazne prigušnice ili filtere koji su neophodne za aplikaciju. DFS orman može takođe biti isporučen sa kolor Touch Screen operatorskim panelom (HMI) sa ugrađenim satom realnog vremena uz pomoć kojeg se uređaj jednostavnije podešava i lakše održava.

f600

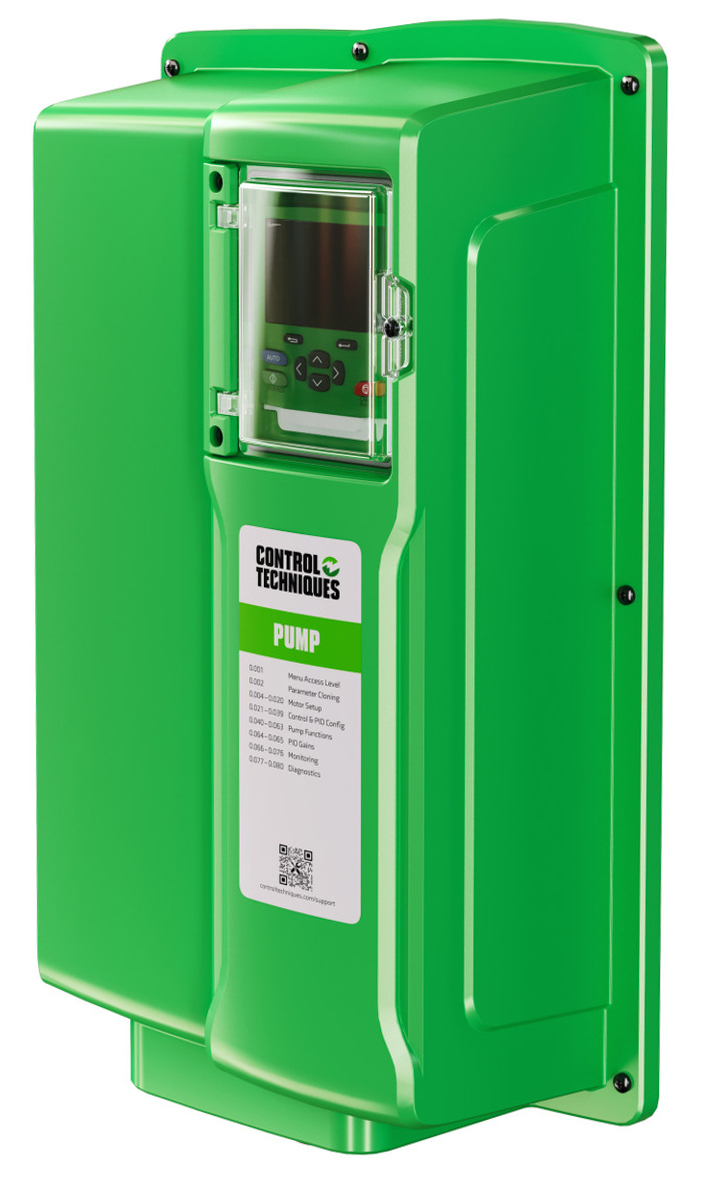

F600 obezbeđuje potpuno IP65 rešenje sa identičnim mogućnostima i namenskim funkcijama za pumpna postrojenja kojima raspolaže i standardna verzija.

IP65 verzija obezbeđuje potpunu zaštitu od prašine i špricanja vode pod pritiskom iz bilo kog pravca i pogodan je za instalaciju na otvorenom i u nečistim sredinama. F600 je jedan od najzaštićenijih uređaja na tržištu čime obezbeđuje nesmetan rad pumpe i maksimalnu produktivnost uz niže troškove održavanja.

Standardni i uređaji visokog stepena IP zaštite

Korisnik koji je imao iskustva sa standardnim F600 će odmah biti familijaran i sa IP65 varijantom pošto ona poseduje iste karakteristike i funkcije kao standardna varijanta F600 što podešavanje i puštanje čini lakim. Displej sa tastaturom je zaštićen od spoljnjeg uticaja, poseduje sat realnog vremena i na njemu možete vršiti izbor režima rad Ručno-Off- Automatski.

Ova varijanta omogućava kupcima da koriste standardne i uređaje visokog stepena IP zaštite za isti projekat, tako da više nema glavobolje sa dobavljačima koji se mešaju i uparuju ili različitim karakteristikama proizvoda, što čini realizaciju projekta jednostavnom.

Ušteda pri montaži

F600 regulator IP65 zaštite je zatvoren u zaštitno, čvrsto ali lagano kućište, čime predstavlja kompaktno rešenje. Ovo ne samo da omogućava laku integraciju u teškim radnim uslovima, već i montaža na zid u blizini pumpe smanjuje troškove instalacije u vidu:

  • Nižih troškova aplikacije-nije potreban orman
  • Nižih troškova za nabavku kablova-kraće dužine kablova
  • Nižih montažerskih troškova za instalaciju regulatora

Besplatni garantni period od 5 godina

Ubeđeni u pouzdanost svojih uređaja, Control Techniques isporučuje frekventne regulatore iz serije F600 sa produženim garantnim periodom od 5 godina bez dodatnih troškova.

f600

Niski ukupni troškovi eksploatacije

Sa inovativnim zaštitnim funkcijama i produženim životnim vekom opreme

F600 ima sveobuhvatne zaštitne funkcije pumpe i njenog motora uz pomoć kojih se neplanirani zastoj smanjuje, a ukupna efikasnost poboljšava time garantujući bolju vrednost za uloženi novac.

Automatski oporavak nakon nastanka greške

U slučaju otkrivanja greške u radu vaše pumpe, F600 ima mogućnost dinamičkog oporavka i nastavka normalnog rada.

Granične vrednosti – zaštita

Ako signal iz povratne petlje premašuje granične vrednosti definisane za vašu aplikaciju, F600 može generisati alarm ili zaustaviti regulisani pogon kako bi zaštitio vašu opremu i produžio njen radni vek.

Zaštita od gubitka signala sa pretvarača ili senzora

U slučaju gubitka signala sa pretvarača ili senzora, F600 se može zaustaviti, nastaviti sa radom na unapred definisanoj fiksnoj brzini ili da ignoriše grešku u zavisnosti od zahteva same aplikacije.

Požarni mod rada

Ovaj mod rada dozvoljava regulatoru da onemogući sve zaštitne funkcije i nastavi neprekidno sa radom tokom vanrednih i hitnih slučajeva.

Uštedite energiju uz pomoć širokog spektra funkcija

F600 poseduje stepen efikasnosti 98%, što znači da se vrlo malo energije gubi u radu uređaja.
Štaviše, pravi potencijal za uštede se otvara uz pomoć ugrađenih funkcija koje dodatno umanjuju potrošnju energije.

Uštede pri malom opterećenju

F600 pomaže da se maksimalno uštedi pri malom opterećenju pogona. Aktiviranjem ’Low Load Power Saving’ funkcije uređaj dinamički redukuje napon čime smanjuje gubitke u elektro motoru i čini sistem efikasnijim.



sleep mode

Sleep mode

Kada zahtevi padnu ispod specificirane zadate vrednosti (set point), uređaj će automatski ući u tzv. Sleep mode iz kog će se restartovati kada zahtevi porastu iznad zadate vrednosti. Ova funkcija ne samo da umanjuje iznos potrošene energije već takođe umanjuje habanje opreme i produžava joj radni vek

F600 obezbeđuje optimalno upravljanje po protoku

Punjenje cevovoda

Sprečava nagle skokove vrednosti pritiska prilikom startovanja koristeći kontrolisanu rampu ubrzanja, a sve u cilju zaštite cevovoda i same pumpe.

Zaštita pumpe od rada na suvo

Sprečite rad pumpe na suvo proveravajući opeterećenje u odnosu na zadati prag opterećenja. Pomoću fleksibilnih konfiguracija za dinamičko podešavanje izlaza možete da generišete alarm ili zaustavite pogon.

Zaštita od prekomernog broja uključenja na sat

Optimizujete regulisani pogon pumpe i smanjite habanje ograničavanjem broja pokretanja/zaustavljanja na sat. Mogućnost dinamičke promene limita, setovanja alarma ili zaustavljanja pogona.

Detekcija nultog protoka

Kada se preko signala protokomera detektuje nulti ili slab protok, F600 može automatski da uđe u Sleep mod rada u cilju uštede energije. U ovu namenu se može koristiti i pulsni signal sa pretvarača protoka, kontakt sa prekidača protoka ili se ova pojava može samostalno detektovati uz pomoć aplikativnog softvera regulatora.

Funkcija čišćenja pumpe

Sistem se kontinuirano prati i automatski se inicira ciklus čišćenja radnog kola pumpe da bi se izbegnuli troškovi održavanja koju mogu nastati prilikom blokiranja radnog kola.

Upravljanje preko nivo prekidača

Nivo prekidači obezbeđuju zaštitu za rezervoare u slučaju da nivo tečnosti dostigne visoki nivo kada se pogon pumpe zaustavlja. Suprotno tome, nivo prekidač koji detektuje nizak nivo obezbeđuje da se pogon ponovo pokrene da bi se obezbedio nivo tečnosti u rezervoaru između ta dva nivoa.

Modovi regulacije | Fleksibilna podrška za svaki sistem

Konfiguracija sa jednom pumpom

Ovaj mod regulacije predstavlja efektno i svestrano rešenje za održavanje konstantne zadate vrednosti neke procesne veličine (pritisak, protok, nivo) u konfiguraciji sa jednom pumpom.

  • Požarni mod rada obezbeđuje da F600 onemogući sve zaštite i nastavi kontinuirano da radi tokom urgentnih događaja

konfiguracija sa jednom pumpom

Kaskadni režim rada više pumpi

Ovaj mod rada omogućava F600 da upravlja sa do 4 pomoćne pumpe koje pomažu u radu primarne pumpe kada je to potrebno.

  • Potrošnja energije je optimizovana pri čemu se pomoćne pumpe uključuju samo kada zahtevi sistema to traže
  • Pomoćne pumpe se naizmenično uključuju da bi se postiglo njihovo uniformno habanje I produžio njihov radni vek.
  • Omogućena je zaštita od prekomernog broja uključenja/isključenja na sat za pomoćne pumpe.

kaskadni rezim



Multi-lIder konfiguracija

Potpuna kontrola vaše aplikacije i maksimalna ušteda energije sa paralelnim radom do maksimalno tri F600 uređaja.

  • Multi-lider konfiguracija obezbeđuje redundantan rad bez upotrebe namenskog PLC uređaja.
  • Uloga vodećeg regulatora se ciklički menja čime se ujednačava habanje pumpi
  • Ako vodeći regulator ‘izgubi’ svoj transmiter preko Ethernet mreže može pristupiti trasmiteru koji je povezan na drugi regulator.
  • Dinamički ponovni izbor „vodeće“ pumpe ako je pumpa povučena iz upotrebe ili dođe do kvara

multi-lider



PREUZMI BROŠURU

200/240 Vac ±10%
TipNormal Duty
Max kontinuirana struja (A)Motor Pn (kW)Motor Pn (hp)
F600-03200066A106.61.11.5
F600-03200080A1081.52
F600-03200110A10112.23
F600-03200127A1012.733
F600-04200180A101845
F600-04200250A10255.57.5
F600-05200300A10307.510
F600-06200500A10501115
F600-06200580A10581520
F600-07200750A107518.525
F600-07200940A10942230
F600-07201170A101173040
F600-08201490A101493750
F600-08201800A101804560
F600-09202160A102165575
F600-09202660A1026675100
F600-09202160E102165575
F600-09202660E1026675100
F600-10203250E1032590125
F600-10203600E10360110150





380/480 Vac ±10%
TipNormal Duty
Max kontinuirana struja (A)Motor Pn (kW)Motor Pn (hp)
F600-03400034A103.41.11.5
F600-03400045A104.51.52
F600-03400062A106.22.23
F600-03400077A107.735
F600-03400104A1010.445
F600-03400123A1012.35.57.5
F600-04400185A1018.57.510
F600-04400240A10241115
F600-05400300A10301520
F600-06400380A103818.525
F600-06400480A10482230
F600-06400630A10633040
F600-07400790A10793750
F600-07400940A10944560
F600-07401120A101125575
F600-08401550A1015575100
F600-08401840A1018490125
F600-09402210A10221110150
F600-09402660A10266132200
F600-09402210E10221110150
F600-09402660E10266132200
F600-10403200E10320160250
F600-10403610E10361200300
F600-11404370E10437225350
F600-11404870E10487250400
F600-11405070E10507280450





380/480 Vac ±10%
TipNormal Duty
Max kontinuirana struja (A)Motor Pn (kW)Motor Pn (hp)
F600-12404800TU0608315500
F600-12405660TU0660355550
F600-12406600TU0755400650
F600-12407200TU0865500700





500/690 Vac ±10%
TipNormal Duty
Max kontinuirana struja (A)Motor Pn (kW)Motor Pn (hp)
F600-07600230A102318.525
F600-07600300A10302230
F600-07600360A10363040
F600-07600460A10463750
F600-07600520A10524560
F600-07600730A10735575
F600-08600860A108675100
F600-08601080A1010890125
F600-09601250A10125110150
F600-09601500A10150132175
F600-09601250E10125110150
F600-09601550E10155132175
F600-10601720E10172160200
F600-10601970E10197185250
F600-11602250E10225200250
F600-11602750E10275250300
F600-11603050E10305280400



Normal duty režim rada

F600 raspolaže isključivo sa Normal Duty režimom rada, adekvatnim za pumpna postrojenja, koji karakteriše mogućnost preopterećenja od 110% za 60s.

Usklađenost i standardi

  • standardno IP20 zaštita uređaja
  • IP65 zaštita zadnjeg dela uređaja ako se instalira van kućišta ormana*
  • *Za Veličine 9D, 9E, 10D i 10E obezbeđuje zaštitu IP55
  • Temperatura ambienta: standardno -20 °C do 40 °C, do 55 °C uz smanjenje snage
  • Vlažnost 95 % maximum (nekondenzujuća) na 40 °C
  • Nadmorska visina: 0 do 3000 m, smanjenje snage 1 % po 100 m između 1000 m i 3000 m
  • Nasumične vibracije testirane u saglasnosti sa IEC 60068-2-64
  • Udar testirano u saglasnosti sa IEC 60068-2-29
  • Sinusoidalne vibracije testirane u saglasnosti sa IEC 60068-2-6
  • Mehanički udar testirano u saglasnosti sa IEC 60068-2-29
  • Temperatura skladištenja -40 °C do 55 °C ili do 70 °C za kratkotrajno skladištenje
  • Elektromagnetna imunost u saglasnosti sa EN 61800-3 i EN 61000-6-2
  • Sa ugrađenim EMC filterom, emisija u saglasnosti sa EN 61800-3 (category C3)
  • EN 61000-6-3 and EN 61000-6-4 sa opcionim EMC filterom
  • IEC 60146-1-1 Supply conditions (kategorije C1 ili C2 u zavisnosti od snage)
  • IEC 61800-5-1 (Electrical Safety)
  • IEC 61131-2 I/O
  • EN 61000-3-12 sa opcionalnom mrežnom prigušnicom
  • UL 508C (Electrical Safety)

Dimenzije

Veličina kućištaDimenzije  Težina
 mm (HxWxD)in (HxWxD)kg (lb)
3382 x 83 x 20015.0 x 3.3 x 7.94.5 (9.9)
4391 x 124 x 20015.4 x 4.9 x 7.96.5 (14.3)
5391 x 143 x 20015.4 x 5.6 x 7.67.4 (16.3)
6391 x 210 x 22715.4 x 8.3 x 8.914 (30.9)
7557 x 270 x 28021.9 x 10.6 x 11.028 (61.7)
8803 x 310 x 29031.6 x 12.2 x 11.450 (110.2)
9A1108 x 310 x 29043.6 x 12.2 x 11.466.5 (146.6)
9E/10E1069 x 310 x 29042.1 x 12.2 x 11.446 (101.4)
9D/10D

Ispravljač
355 x 310 x 290
———————
Invertor
773 x 310 x 290

Ispravljač
15.8 x 12.2 x 11.4
———————–
Invertor
30.4 x 12.2 x 11.4

11E1242 x 310 x 31248.9 x 12.2 x 12.363 (138.9)
12T1750 x 295 x 52668.9 x 11.6 x 20.7130 (287)

DISPLEJ SA TASTATUROM-KEYPAD

KI-HOA-RTC-green (1)

KI-HOA RTC DISPLEJ SA TASTATUROM
KI-HOA RTC omogućava Hand-Off-Auto upravljanje. Displej prikazuje do četiri linije realnog teksta sa višejezičnom podrškom, obezbeđuje jasan prikaz i lako korištenje. Baterijom podržan sat realnog vremena omogućava preciznu dijagnostiku i analizu dešavanja u vremenu čime omogućava brzo rešavanje kvarova .

KI-HOA-Keypad-RTC

Remote HOA Keypad RTC
Tastatura sa displejom za montažu na vrata elektro ormana sa stepenom zaštite IP54. Omogućava izbor upravljanja Ručno-0-Automatski a displej prikazuje do četiri linije teksta sa višejezičnom podrškom i obezbeđuje jasan prikaz i lako korištenje. Baterijom podržan sat realnog vremena omogućava preciznu dijagnostiku i analizu dešavanja u vremenu čime omogućava brzo rešavanje kvarova.

KI-485-Adaptor

KI-485 adapter
Ovaj adapter se može instalirati umesto displeja regulatora a obezbeđuje dodatna dva komunikaciona RS485 porta. Obično se koristi za programiranje uređaja ili kada displej nije neophodan za aplikaciju.

MODULI ZA SISTEMSKU INTEGRACIJU

SI-POWERLINK

SI-POWERLINK
Povezuje Unidrive, Commander, Digitax i F600 na POWERLINK mrežu. SI-POWERLINK se može koristiti kako u jednostavnim aplikacijama u otvorenoj petlji tako i u složenim, zahtevnim aplikacijama za precizno pozicioniranje. Protokol je baziran na standardnom Ethernet-u kako bi se zadovoljili zahtevi industrijske automatizacije i kontrole procesa.

SI-PROFIBUS

SI-PROFIBUS
PROFIBUS-DP (Decentralized Peripheral) interface modul omogućava povezivanje sledbenika u komunikaciji. Moguće je koristiti više ovakvih modula na jednom uređaju ili za bolju funkcionalnost u kombinaciji sa drugim opcionim modulima, kao npr. za povećanje broja ulaza/izlaza, za Gateway funkciju ili za dodatnu PLC funkciju.

SI-DeviceNet-gray

SI-DeviceNet
DeviceNet interface modul za povezivanje na DeviceNet mrežu. Moguće je koristiti više ovakvih modula na jednom uređaju ili za bolju funkcionalnost u kombinaciji sa drugim opcionim modulima, kao npr. za povećanje broja ulaza/izlaza, za Gateway funkciju ili za dodatnu PLC funkciju.

SI-CANopen

SI-CANopen
CANopen interface modul podržava različite profile uključujući nekoliko profila za frekventne regulatore.

SI-Ethernet-gray

SI-Ethernet
Eksterni Ethernet modul koji podržava PROFINET RT*, EtherNet/IP i Modbus TCP/IP protokole i ima integrisani Web server koji može generisati email poruke. Modul se može koristiti za brz pristup regulatoru, za globalnu mrežnu konekciju i integraciju sa IT mrežnim tehnologijama kao što je bežična mreža.

SI-EtherCAT

SI-EtherCAT
SI-EtherCAT omogućava F600 da se poveže na EtherCAT mrežu. SI-EtherCAT modul omogućava uopšteno regulatoru da komunicira preko EtherCat mreže. EtherCAT odlikuju izvanredne performanse, veoma jednostavno umrežavanje i otvorenost ka drugim protokolima. EtherCAT postavlja nove standarde tamo gde konvencionalni fieldbus sistemi dosežu svoje granice: 1000 U/I jedinica za 30 μs i, zahvaljujući Ethernet-u i internet tehnologijama, optimalnu vertikalnu integraciju.

SI-PROFINET

SI-PROFINET RT
PROFINET interface modul obezbeđuje brzu, veoma preciznu komunikaciju za maksimalnu produktivnost proizvodnog pogona. PROFINET je industrijski mrežni protokol baziran na Ethernet-u koji prilagođava Ethernet hardware zahtevima automatizacije u realnom vremenu. Dvostruki port osigurava brzu i laganu instalaciju.

MCi200

MCi200
Dodatni procesor koji obezbeđuje napredno programiranje korištenjem standardnog IEC61131-3 programskog jezika.

Moduli za proširenje ulaza/izlaza (I/O)

SI-I_O-OPTION-MODULE

SI-I/O
Interface modul za povećanje broja ulaza/izlaza uređaja. Dodatno obezbeđuje: 4 digitalna ulaza/izlaza, 3 analogna ulaza (fabrički) ili digitalna ulaza, 1 analogni izlaz (fabrički) ili digitalni ulaz, 2 relejna izlaza

Moduli za Back-up parametara

Smartcard_Nidec

Smartcard
Opciona memorijska kartica se može koristiti za back-up seta parametara i jednostavnih PLC programa kao i za kopiranje parametara sa jednog uređaja na drugi.

SmartCard_Adaptor

Adapter SD kartice
Adapter za stavljanje u slot za Smartcard SD memorijske kartice u svrhu kopiranja parametara i aplikativnih programa.

Interface uređaji za komunikaciju

KI-485-Adaptor

Adapter KI-485
Modul omogućava regulatoru da komunicira preko RS485 priključka. Ova opcija se uglavnom koristi kada uređaj nema instaliran dispej sa tastaturom

CABLE-gray (1)

RS485 Cable
Komunikacioni kabel uz pomoć kojeg se uređaj povezuje sa PC računarom na kome su instalirane aplikacije za Unidrive M*

Softveri za monitoring i puštanje u rad

Unidrive-M-Connect

Connect PC Tool– Alat za puštanje u rad
Ovaj softver je nastao kao rezultat 25-godišnjeg iskustva firme Control Techniques, Connect PC Tool omogućava podešavanje, optimizaciju i monitoring rada regulatora/sistema i njegovih performansi. Download Link

diagnostic-tool-1

Diagnostic Tool
Diagnostic Tool is a fast and simple tool, which allows users of Control Techniques’ drives to quickly solve any error codes that the drive may show. Download Link

Pogledajte promo video

Preuzmite brošuru za detaljan opis opcija UNIDRIVE sistema

Za više informacija posetite internet stranicu proizvođača.
