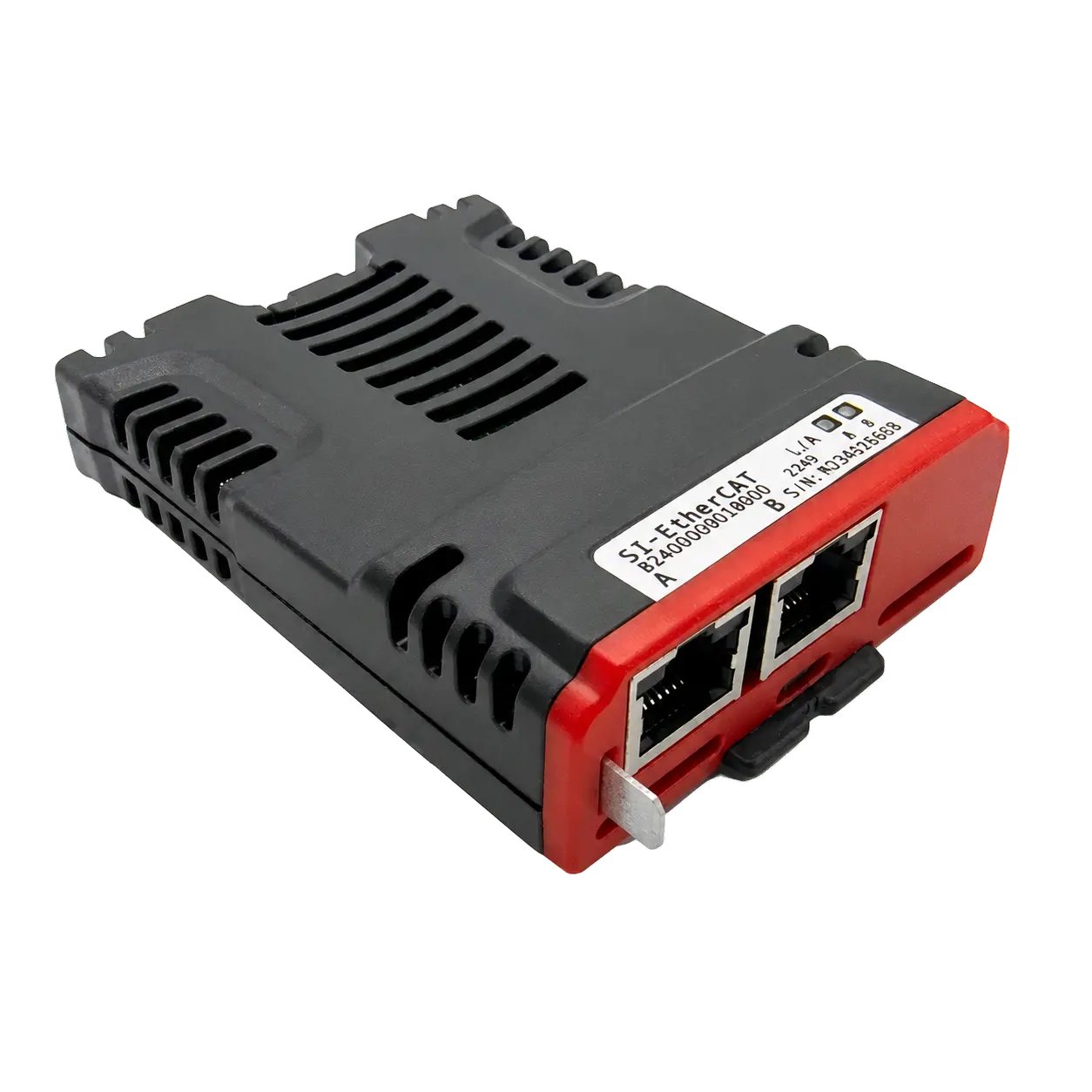

SI-EtherCAT

Control Techniques Logo
SI-EtherCAT
  • Do 64.535 čvorova u segmentu
  • Brzina prenosa podataka od 100 Mbps (100BASE-TX)

SI-EtherCAT omogućava povezivanje Control Techniques regulatora opšte namene i servo regulatora sa EtherCAT mrežama.

KARAKTERISTIKE

KARAKTERISTIKAVREDNOST
Broj čvorova u segmentuDo 64.535
Brzina prenosa podataka100 Mbps (100BASE-TX)
Ažuriranje osa40 osa za 250 μs, uz pretpostavku dve reči komandnih podataka i tri reči povratnih podataka po osi, jedne upravljačke reči i osnovnih podataka za cikličnu sinhronizaciju
Jitter sa regulatorima Unidrive M600 do M700Manje od 1 μs
Neciklični podaciKorišćenjem CoE mailbox-a
CANopen profilPodržan DS-402 profil za regulatore i upravljanje kretanjem
Indikacija aktivnostiLED indikacija aktivnosti mrežnog porta

KOMPATIBILNOST REGULATORA

PROIZVODKOMPATIBILNOST
Unidrive MKompatibilan
Commander CKompatibilan
Digitax HDKompatibilan; Digitax HD M753 ima ugrađen EtherCAT
Pump Drive F600Kompatibilan
HVAC Drive H300Kompatibilan

GETTING STARTED GUIDES

DOKUMENTLINK
Commissioning a Control Techniques drive using Connect – Getting Started GuidePREUZMI
Using a Control Techniques drive with a Beckhoff PLC over EtherCAT – Getting Started GuidePREUZMI
Using a Control Techniques drive with a CODESYS PLC over EtherCAT – Getting Started GuidePREUZMI

LIBRARY

DOKUMENTLINK
Control Techniques NC Axis Interface Library for TwinCAT PLCs – User GuidePREUZMI
CT NC Axis Interface LibraryPREUZMI

OPTION MODULE USER GUIDES

DOKUMENTLINK
SI-EtherCAT User GuidePREUZMI
